Produits

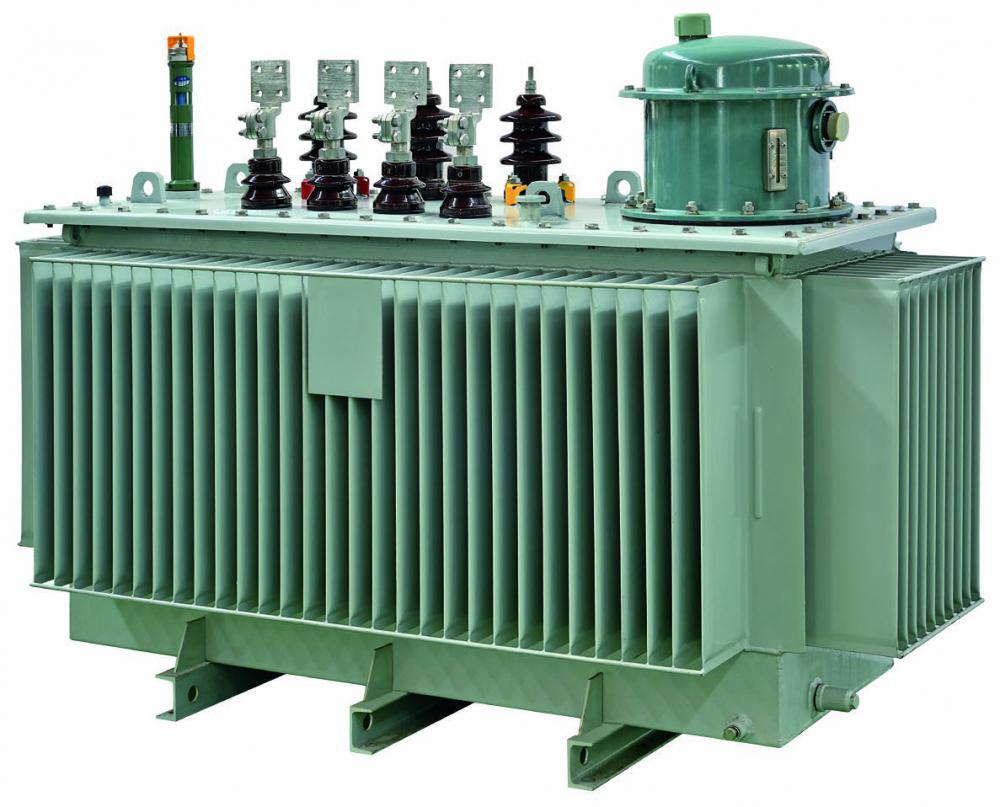

Transformateur immergé dans l'huile, avec chargeur de prise en charge, séries S11

Transformateur immergé dans l'huile, avec chargeur de prise en charge, séries S11

Ce type de transformateur immergé dans l'huile est du type avec chargeur de prise en charge. Un chargeur de prise en charge a pour rôle de permettre le rajout ou le retranchement des spires à l'enroulement principal du transformateur pour que ce dernier soit adapté aux conditions de charge sur le réseau. Tout cela pour maintenir la tension au niveau optimal. Ce type de transformateur à bain d'huile avec chargeur de prise en charge est spécialement approprié pour les utilisateurs avec de large fluctuations du réseau et des demandes de tension stable. Ces transformateurs immergés sont capables d'assurer des régulations de tension manuelle et automatique, même si l'électricité est à l'arrêt. La gamme de tension en principe varie de 10±4×2.5kV avec une gamme d'exploitation très appropriée en tenant en compte votre demande. La cuve d'huile complètement scellée empêche l'air ambient et l'humidité de pénétrer à l'intérieur, ce qui assure qu'il n'y a pas vieillissement de l'huile et par la même occasion améliore la durée de vie du transformateur. Le changement de volume d'huile provoqué par l'expansion thermique et la contraction est ajusté par les plaques de déformation ondulées élastiques. Il est équipé de dispositif de protection qui assure la sécurité de la pression de décharge, permettant de relâcher la pression via les valves de relief de pression pour plus de sécurité.

Paramètres
Modèle Capacité nominale Capacité nominale Couplage et groupe vecteur Perte à vide (W) Perte en charge (W) Courant à vide (%) Impédance de court-circuit (%) Poids(kg) Dimensions(mm) Jauge
(mm)
Haute tension Basse tension Poids Huile Poids Produit Poids total L l h
S11-M-30/10 30 11
10.5
10
6.3
6

gamme d'exploitation de tension
±5%
ou ±2
×2.5%		 0.4 Yyn0
Dyn11		 95 600 1.3 4 90 200 400 1050 660 1140 400×400
S11-M-50/10 50 130 870 1.1 100 220 460 1070 710 1180
S11-M-63/10 63 150 1040 1 110 250 500 1110 720 1190
S11-M-80/10 80 170 1250 0.9 115 290 550 1120 730 1200
S11-M-100/10 100 200 1500 0.8 120 350 620 1140 740 1220
S11-M-125/10 125 230 1800 0.8 145 390 700 1180 760 1280
S11-M-160/10 160 270 2200 0.7 175 460 830 1210 780 1280 550×550
S11-M-200/10 200 330 2600 0.7 190 520 910 1240 780 1360
S11-M-250/10 250 390 3050 0.6 200 610 1000 1280 800 1380
S11-M-315/10 315 470 3650 0.6 220 730 1190 1330 860 1390
S11-M-400/10 400 560 4300 0.5 260 900 1430 1360 860 1440 660×660
S11-M-500/10 500 670 5100 0.5 280 1000 1600 1439 920 1480
S11-M-630/10 630 800 6200 0.5 4.5 330 1100 1830 1540 1010 1510
S11-M-800/10 800 980 7500 0.4 450 1280 2300 1610 1030 1660 820×820
S11-M-1000/10 1000 1150 10300 0.4 550 1450 2700 1750 1160 1750
S11-M-1250/10 1250 1360 12000 0.3 630 1800 3200 1800 1260 1810
S11-M-1600/10 1600 1640 14500 0.3 800 2100 3700 1930 1300 1890
S11-M-2000/10 2000 1940 18300 0.3 5 1050 2600 4500 2030 1340 2000 920×920
S11-M-2500/10 2500 2290 21200 0.3 1200 3100 5500 2410 1610 2400
S11-M-3150/10 3150 2730 24300 0.3 1400 4100 7200 2750 1810 2600
Caractéristiques
  • Faible perte, faible déchargement partiel, Presque silencieux, grande capacité de dissipation de chaleur. Ce transformateur immergé dans l'huile peut travailler avec une charge associée de 120% dans les conditions d'utilisation de système de refroidissement d'air.
  • Ce transformateur à bain d'huile présente une très bonne résistance à l'humidité. Même avec 100% d'humidité, ce transformateur immergé dans l'huile peut travailler optimalement et même sans le besoin de pré-chauffage avant l'utilisation.
  • Ce transformateur est sécurisé, inflammable, et ne provoque pas de pollution, il peut très bien être installé dans les endroits chargés.
  • Equipé d'un parfait système de contrôle de température qui assure des opérations fiables et en toute sécurité.
  • Ce transformateur à huile minérale n'a pas besoin de maintenance, facile à installer et offre un faible coût des opérations.
Fondé en 2008 dans le district de Nanhai dans la ville de Foshan, Guangdong Shengte Electric Co. est un professionnel dans la conception et la production de transformateur, de poste de transformation et d'appareillage de commutation. Nous sommes engagées à fabriquer des équipements de distribution électrique avec de faible émission de carbon, écologique et avec de faible consommation d'énergie. Nos produits sont destinés à répondre aux divers besoins des industries dans le domaine de la distribution électrique.
