Transformateur immergé dans l'huile, Series S11

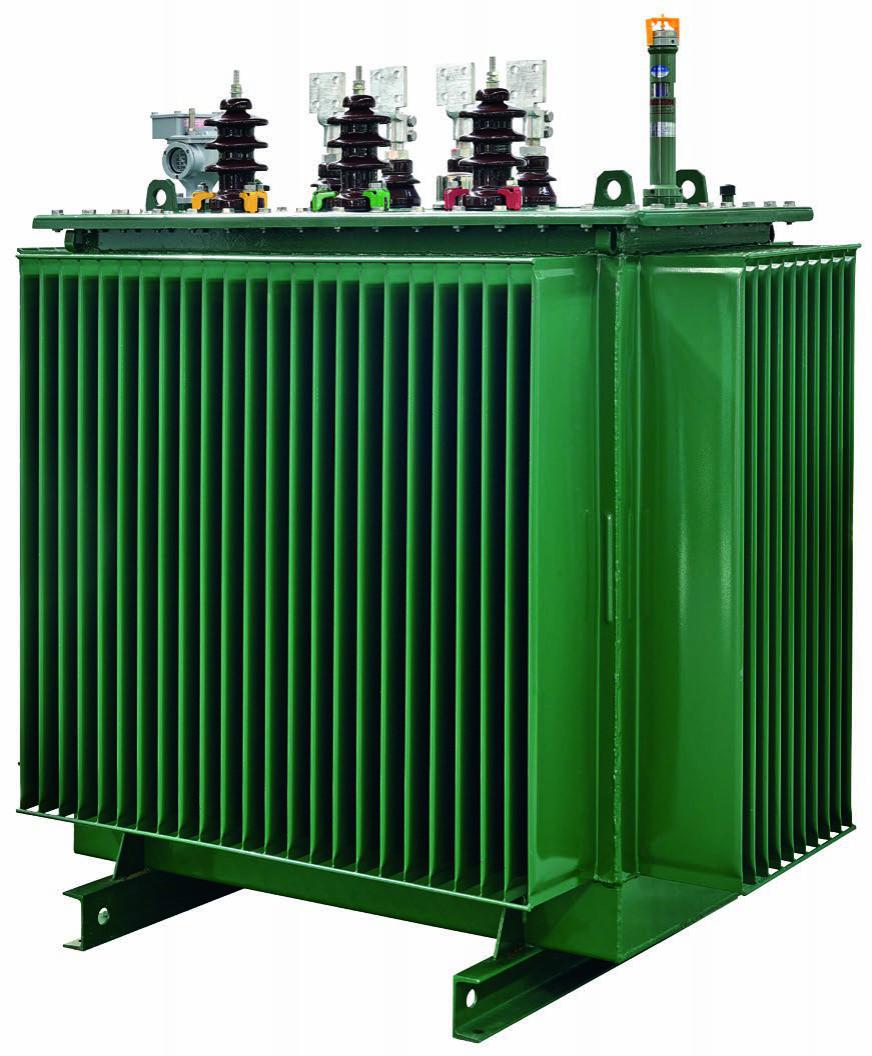

Transformateur immergé dans l'huile, Séries S11

Le transformateur immergé dans l'huile utilise des noyaux enroulés de fer et un support de bobine d'une grande stabilité ce qui optimise la fiabilité des opérations. La cuve d'huile complètement scellée est utilisée pour assurer que le transformateur à huile n'entre en contact avec de l'air ambient et n'absorbe pas l'humidité extérieur qui pourrait provoquer une perte de la force d'isolation. Comparé avec les autres transformateurs à bain d'huile, le transformateur immergé dans l'huile série S11 complètement scellé a plus de résistance contre la pénétration de l'air ambient et l'humidité. Ces transformateurs dans l'huile sont appropriés pour les systèmes électriques avec un courant AC de 50Hz, tension de fonctionnement associée est de 10KV ou moins, et opèrent en tant que transformateur de distribution dans l'industrie du métallurigie, l'industrie chimique, l'industrie textile.

Paramètres techniques
Modèle Capacité nominale Capacité nominale
Haute tension		 Capacité nominale
Basse tension		 Perte à vide（W） Pert Pen charge（W） Courant à vide（%） Impédance de cout-circuit（%） Poidsde l'huile（kg） Poids du produit（kg） Poids total（kg）

 Dimensions（mm）
L		 Dimensions（mm）
l		 Dimensions（mm）
h		 Jauge
（mm）
S11-M-30/10 30 11
10.5
10
6.3
6
Tapping link range
±5%
or ±2
×2.5%		 0.4 95 600 1.3 4 90 200 400 1050 660 1140 400×400
S11-M-50/10 50 130 870 1.1 100 220 460 1070 710 1180
S11-M-63/10 63 150 1040 1 110 250 500 1110 720 1190
S11-M-80/10 80 170 1250 0.9 115 290 550 1120 730 1200
S11-M-100/10 100 200 1500 0.8 120 350 620 1140 740 1220
S11-M-125/10 125 230 1800 0.8 145 390 700 1180 760 1280
S11-M-160/10 160 270 2200 0.7 175 460 830 1210 780 1280 550×550
S11-M-200/10 200 330 2600 0.7 190 520 910 1240 780 1360
S11-M-250/10 250 390 3050 0.6 200 610 1000 1280 800 1380
S11-M-315/10 315 470 3650 0.6 220 730 1190 1330 860 1390
S11-M-400/10 400 560 4300 0.5 260 900 1430 1360 860 1440 660×660
S11-M-500/10 500 670 5100 0.5 280 1000 1600 1439 920 1480
S11-M-630/10 630 800 6200 0.5 4.5 330 1100 1830 1540 1010 1510
S11-M-800/10 800 980 7500 0.4 450 1280 2300 1610 1030 1660 820×820
S11-M-1000/10 1000 1150 10300 0.4 550 1450 2700 1750 1160 1750
S11-M-1250/10 1250 1360 12000 0.3 630 1800 3200 1800 1260 1810
S11-M-1600/10 1600 1640 14500 0.3 800 2100 3700 1930 1300 1890
S11-M-2000/10 2000 1940 18300 0.3 5 1050 2600 4500 2030 1340 2000 920×920
S11-M-2500/10 2500 2290 21200 0.3 1200 3100 5500 2410 1610 2400
S11-M-3150/10 3150 2730 24300 0.3 1400 4100 7200 2750 1810 2600
Caractéristiques
  • Les bobines ont une structure basse pour la force axiale de court-circut. En presence de court-circuit, cette structure réduit la force axiale de court-circuit, et ainsi améliore la capacité de support de court-circuit.
  • Le corps du transformateur immergé dans l'huile a une structure avec un support très fiable assurant la compaction des deux bobines. La totalité du corps de ce transformateur a une exceptionnelle capacité portante de court-circuit.
  • La faible densité de flux magnétique fait partie de la conception, c'est utile pour diminuer les pertes à vide, assurer que le flu du noyau ne se sature pas et aussi une petite troisième harmonie quand les transformateurs immergés dans l'huile travaillent sous-tension.
  • Les écrous et boulons de la cuve d'huile sont faits en inox 304 pour plus de résistance à la rouille.
  • Les meilleures bagues de serrage du pays sont utilisées ainsi, ces transformateurs à huile minérale ont de plus longue durée de vie.
Conditions d'utilisation
  • Température max.: +40℃
  • Temperature min.: -25℃
  • Altitude: ＜1000m
  • Moyenne d'humidité mensuelle max.: 90% (20℃)
  • Site d'installation: Locations sans risque de feu ou d'explosion, de grande pollution, corrosion, vibration. Ils sont adaptés pour les installations extérieures.
